역학 잘하시는 분 있으십니까? (크랭크 회전력 수직력 관계식)

2022.03.06

6

1996

크랭크의 회전력과 수직력간의 관계

F = ...T 형식으로 관계식을 구하고
이를 바탕으로 0~360도에 따른 수직력 그래프(관성까지 고려)
하는게 목표인데


간단한 모델이라 생각했었는데 제가 역학을 제대로 이해못하고 있는건지
관계식 조차 제대로 못구하겠네요

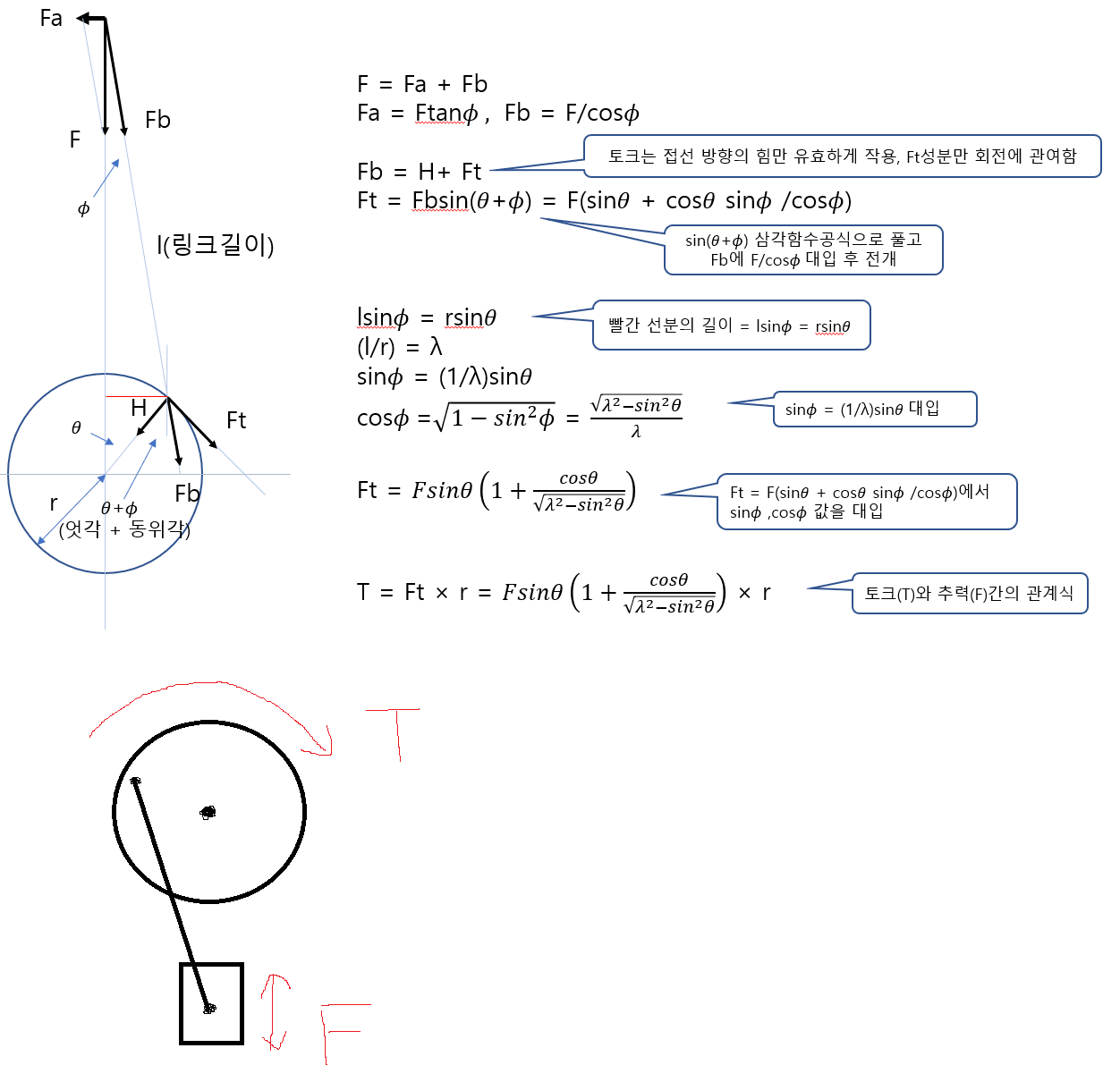

그림에 나온것처럼

회전력을 가해주고 링크로 연결된 부분이 위아래로 수직력을 받는 모델입니다.


수직력을 줬을때 회전력이 관계식은 어떻게 찾아봤는데
이상한것같기도 하고 역으로 적용도 안되는것 같더라구요




회전력 토크를 줄 때의 해당하는 수직력
관계식을 어떻게 구해야 될까요

카카오 계정과 연동하여 게시글에 달린
댓글 알람, 소식등을 빠르게 받아보세요

댓글 6개

2022.03.06

역학 이해를 잘못하고 계신듯
크랭크에서 수직으로 움직이는 부분이 수직 운동 유지하기 위해서는 수직력 f 와 수직인 수평력도 필요합니다

대댓글 3개

해당 댓글을 보려면 로그인이 필요합니다. 로그인하기

해당 댓글을 보려면 로그인이 필요합니다. 로그인하기

해당 댓글을 보려면 로그인이 필요합니다. 로그인하기

속편한 마리 퀴리*

2022.03.06

학생! 과제는 스스로 하세요 F 드립니다

대댓글 1개

해당 댓글을 보려면 로그인이 필요합니다. 로그인하기
